解鎖史陶比爾Stäubli電連接核心技術

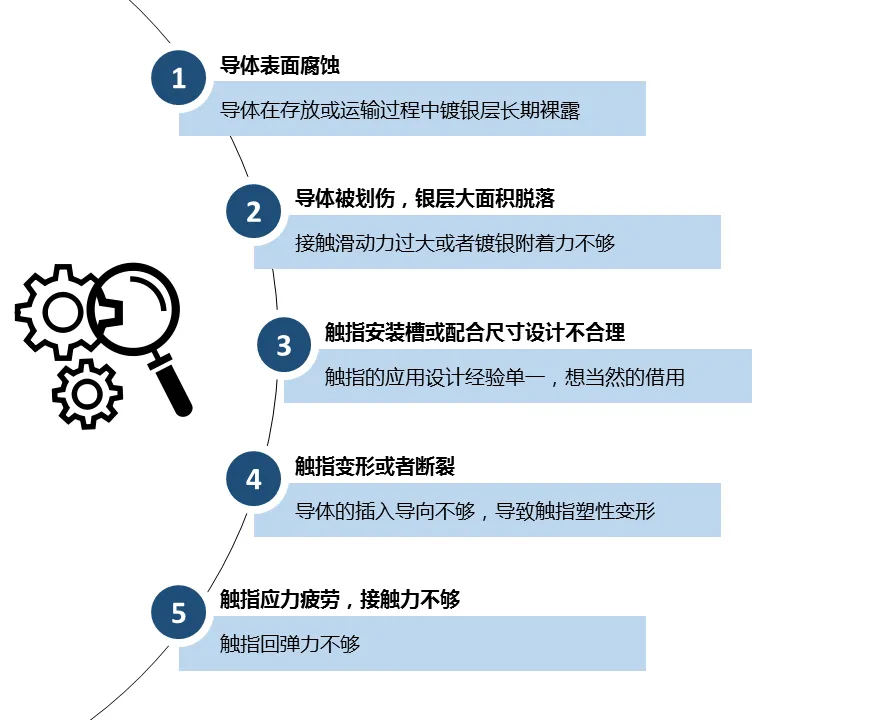

電連接主要的失效機理為接觸不良，其表現出來的形式大致為接觸電阻值增大或接觸電阻值飄移不定。 電接觸不良會導致產品出現異常的發熱量，超出國標所規定的溫升允許值，進而影響產品的絕緣能力，甚至發生短路的情況。 一般造成接觸不良的現象及可能原因如右：

市面上常見的觸指類型有錶帶觸指、彈簧觸指、梅花觸指、自力型觸指等等。 可靠有效的電連接對於電力設備及電力系統都十分關鍵，因此選擇合適的觸指方案至關重要。

接觸理論

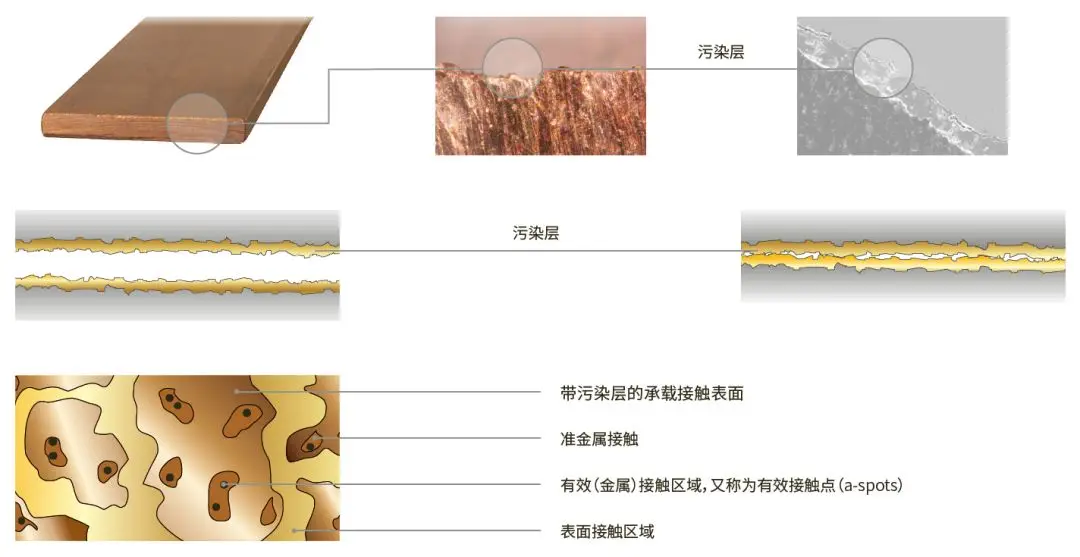

電連接是指通過機械力實現導體之間電能傳輸連接方式。 然而，該機械力作用產生的接觸面（表面接觸區域）並不等於用於負載電流的有效接觸面。 金屬表面的污染層包括灰層、油膜、金屬化合物，使有效接觸面積遠遠小於表面接觸面積，電流通道集中在單個接觸點，從而導致接觸電阻增大。 也就是說，看似面與面的連接，其實是點與點的連接。

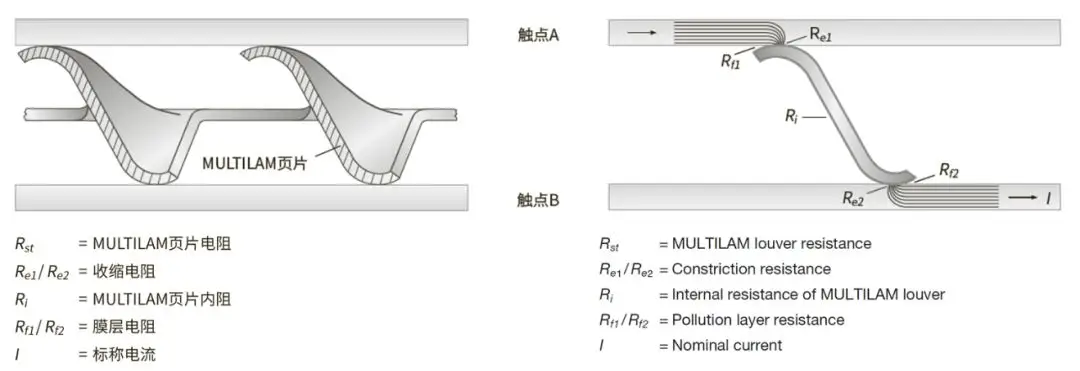

MULTILAM技術，也稱為錶帶觸指技術，即在兩個接觸面之間建立平行接觸點，並且提供一定的接觸力，可以破壞污染層，實現有效的電連接。 每一個接觸頁片形成獨立的彈性負載迴路，通過一圈若干迴路的並聯，能大大減少導體之間的接觸電阻。 根據給定的每一個錶帶頁片的接觸力、幾何結構、彈性特徵以及表面材質的屬性，可以比較準確地計算出接觸電阻。

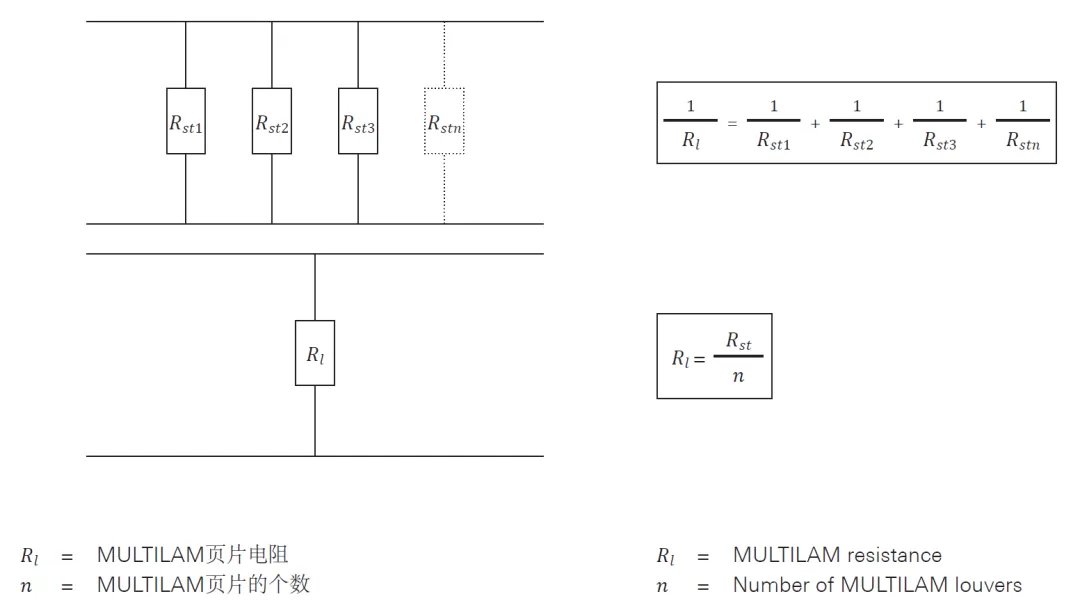

MULTILAM的接觸電阻 Rl 相當於並聯連接的接觸頁片的電阻。 每一個接觸頁片的幾何形狀，均為實現長久的工作壽命而設計。 頁片恆定的彈性壓力可以使接觸介面之間的連接保持穩定，從而實現恆定的低電阻。

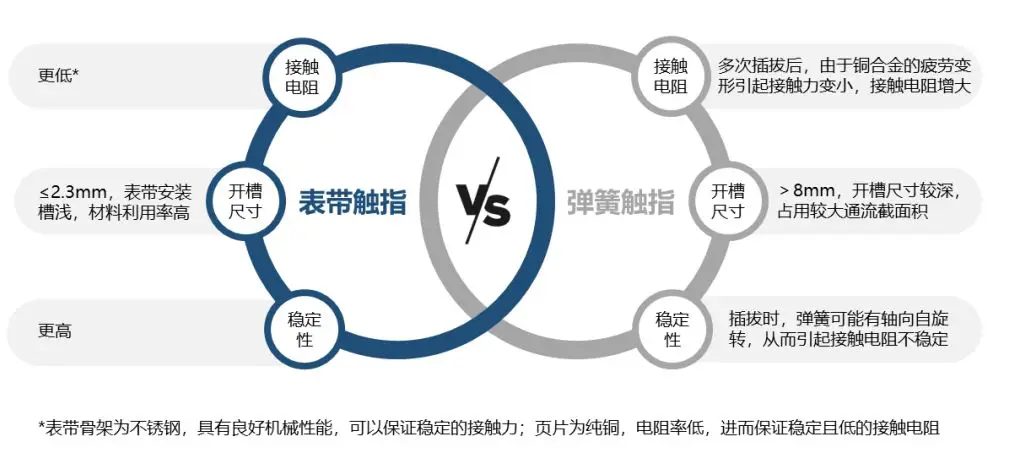

錶帶觸指技術從上世紀六十年代初面市，迄今已有超半個世紀的成功應用經驗。 它已經成為滿足嚴苛需求應用的絕佳選擇：能夠在對溫度、振動和衝擊有嚴格要求的環境下安全運行; 大電流，非常適合高壓開關高負荷的要求; 高插拔次數，能夠完全滿足開關的壽命實驗要求。 相比彈簧觸指，錶帶觸指的優勢主要集中在開槽尺寸小、接觸電阻低和穩定性高這三方面。

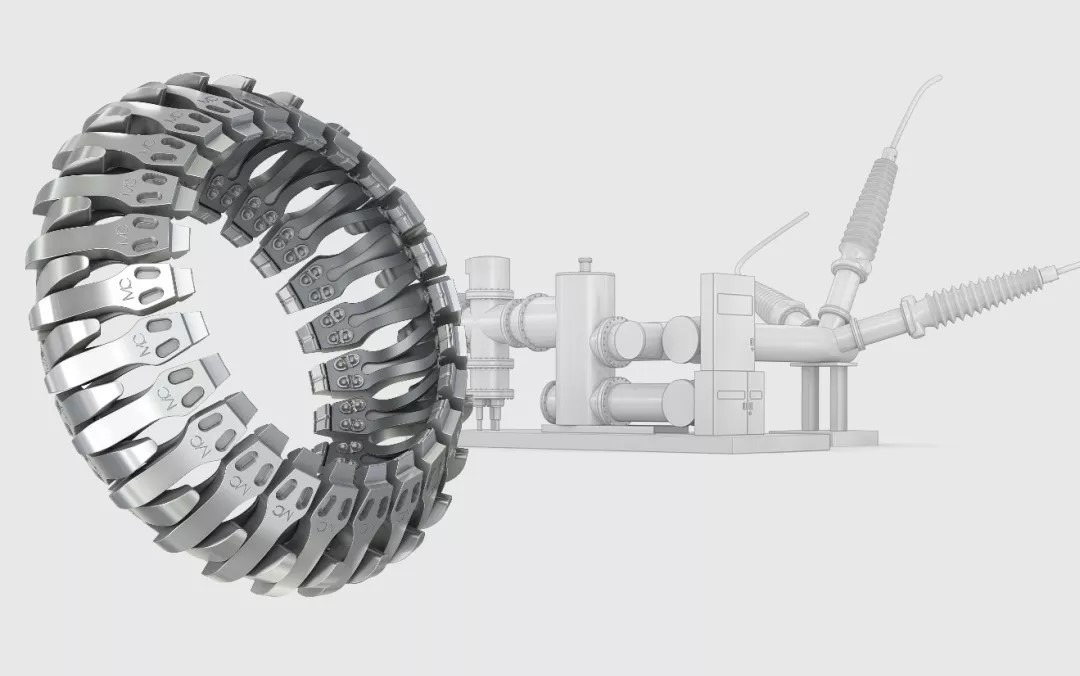

小型化設計是GIS未來發展的趨勢，錶帶觸指技術也在適應這種變化，往緊湊型方向發展。 史陶比爾新近推出的ML-CUX錶帶觸指，採用創新型的雙組分結構，擁有卓越的額定電流和短時耐受能力，安裝空間較小，實現了高功率密度的緊湊型連接，可以有效降低設備的總體擁有成本。

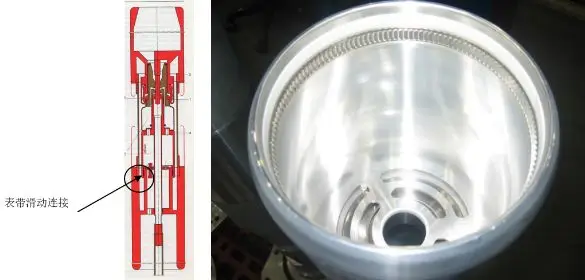

示例一：斷路器

● 應用條件：斷路器滅弧室內的壓氣缸和氣室滑動連接（注：氣缸外徑120mm）

● 解決方案：1條LA-CU錶帶

● 電氣參數：額定電流4000A，短路電流50kA/4S，峰值電流125kA

● 機械參數：操作壽命M2等級1萬次（滑動行程合計2.4km）

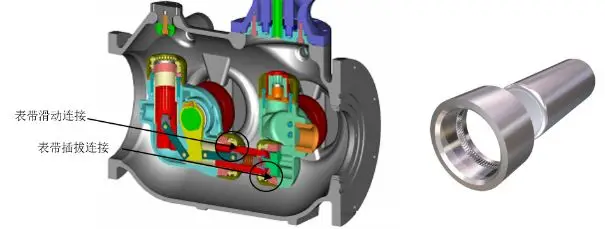

示例二：隔離開關

● 應用條件：隔離開關動觸頭和動觸頭座的滑動連接，動觸頭與靜觸頭座的插拔連接（注：動觸頭外徑80mm）

● 解決方案：1條LA-CUD錶帶

● 電氣參數：額定電流4000A，短路電流40kA/4S，峰值電流100kA ● ● 機械參數：操作壽命M2等級1萬次（滑動行程合計2.2km）

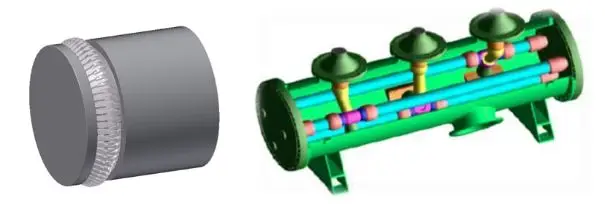

示例三：母線/套管

● 應用條件：管母線與觸頭座之間的靜連接（注：觸頭座內徑85mm） ● 解決方案：1條ML-CUX錶帶

● 電氣參數：額定電流4000A，短路電流50kA/4S，峰值電流125kA

● 機械參數：滿足安裝大容差要求（注：軸套配合間隙一般為2.4mm）。
